Varför är utvändig gänga 90° böjd kulventil i hel mässing idealisk för kompakta rörledningslayouter?

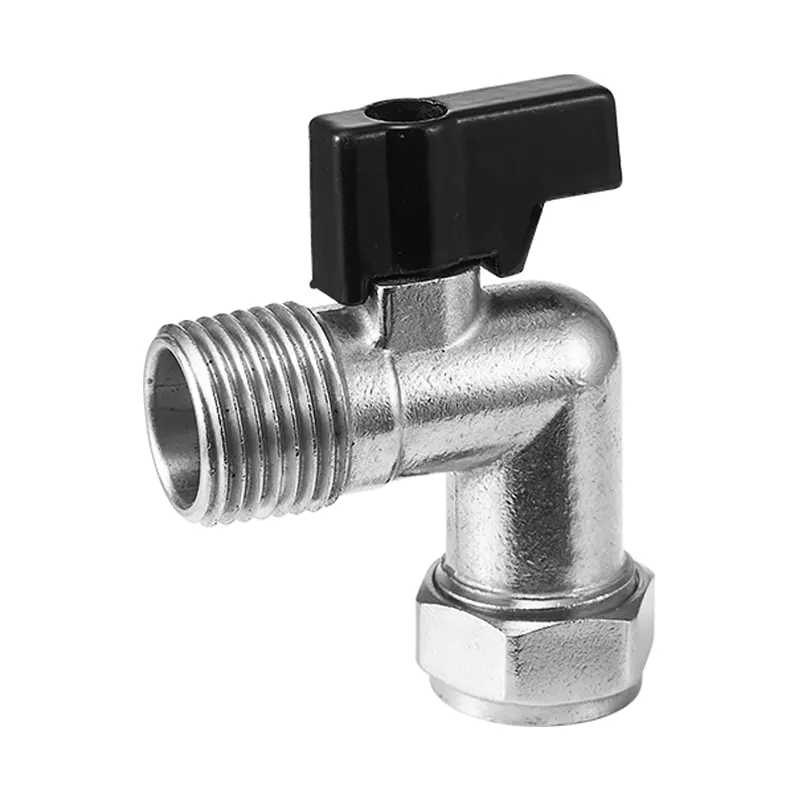

När konstruktörer hanterar rördragningar som behöver 90-graders riktningsväxling och oberoende avstängningskontroll,Utvändig gänga 90° böjd kulventil i hel mässingslår samman två funktioner till en enda enhet. Traditionella rörledningslösningar sätter ofta ihop en standardkulventil plus en armbågskoppling, vilket skapar extra anslutningsskarvar. Varje ytterligare skarv lägger till potentiella läckagepunkter och ökar den totala utrymmesupptagningen i det begränsade utrymmet i skåp eller utrustning. Den integrerade böjda strukturen tar bort behovet av extra armbågsdelar och bibehåller full flödeskanal för att minska tryckförlusten under vätskeöverföring.

1. Kärndesignlogik för vinkeltyp rörledningsventiler

Kulventiler av vinkeltyp återskapar den konventionella raka ventilstrukturen. Den 90-graders böjda kroppen fullbordar riktningsövergången medan den interna kulmekanismen ger kvartsvarv öppen-stäng drift. Inre kanal med hel hål håller den inre diametern i överensstämmelse med anslutande rörledningar, och undviker flödeskrympning som vanligtvis finns i många vanliga vinkelstoppventiler. Media kan passera utan uppenbar ökning av flödesmotståndet.

Utvändiga gängändar stödjer direkt gängad anslutning mot matchande rörportar. Inga svetsningar eller komplexa specialverktyg krävs vid anslutningsarbete. Denna egenskap ger bekvämlighet för montering på plats och senare demontering av underhåll. Ingenjörer kan byta ut eller inspektera denna ventil utan att förstöra omgivande rörledningssegment.

• Integrerad 90-graders böjning tar bort extra armbågskopplingar och mellanleder
• Kulstruktur med full hål upprätthåller stabil flödeskapacitet och lågt tryckfall
• Utvändiga gänggränssnitt passar allmänt antagna standardspecifikationer för röranslutningar
• Manuell kvartsvarvsmanövrering ger snabb öppnings- och stängningsrespons

Många kompakta mekaniska kapslingar och väggmonterade VVS-layouter drar nytta av detta strukturella koncept.Utvändig gänga 90° böjd kulventil i hel mässingeliminerar redundanta passningskombinationer och optimerar hela rörledningens rumsliga arrangemang.

2. Mässingsmaterialprestanda för vätskekontrollkomponenter

Mässing är fortfarande en allmänt tillförlitlig legering för vätskestyrning. Den ger balanserad mekanisk styrka, korrosionsskyddande egenskaper och fin bearbetbarhet. För driftmiljöer med vatten, tryckluft, lågtrycksgas och kompatibla oljemedium, står mässingsmaterialet emot oxidation och långsam nedbrytning orsakad av långvarig medelkontakt. Jämfört med vissa lättviktslegeringsalternativ bibehåller kvalificerad mässingsventilkropp strukturell stabilitet under normala arbetstryckscykler.

Tillverkningsprecision avgör direkt den slutliga tätningsprestandan. Exakt bearbetning för kulkärna, ventilsäte och gängyta garanterar tät matchning mellan rörliga delar. Dålig bearbetningsnoggrannhet kommer att orsaka dolda läckagerisker även om råvaran når standardkraven. Tätningssätesmaterial spelar också en viktig roll och stödjer upprepade öppna-stängningscykler utan snabb åldrande eller permanent deformation.

Vanlig jämförelse av ventilhusmaterial

Materialvalet bör matcha det faktiska arbetsmediet och den omgivande miljön.Utvändig gänga 90° böjd kulventil i hel mässinganvänder mässing som huvudkroppsmaterial, inriktat på allmänna VVS- och mekaniska vätskekontrollscenarier där korrosionsrisken håller sig inom acceptabel räckvidd.

3. Real-World Application Scenarios

Olika installationsplatser ger unika rumsliga och funktionella krav för kulventiler av vinkeltyp. Där rörledningar måste vridas 90 grader nära utrustningsgränssnitt, kan denna ventil förenkla övergripande rörsystem avsevärt.

Bostäder och kommersiella VVS-system

Väggdolda rörledningar, skåp-under vattenförsörjningskretsar möter ofta trånga installationsutrymmen. Traditionell ventil plus armbåge tar för mycket utrymme. Den integrerade böjda ventilen förbinder väggutloppsröret och terminalutrustningen direkt, vilket minskar fogmängden. Det gäller för avstängningsställen för avdelningar för sanitetsanläggningar och vattenförsörjningsgrenar i kommersiella toaletter.

Mekaniska anordningar extra vätskekretsar

Luftkompressorer, liten processutrustning och kylsystem kräver ofta lokal avstängning vid 90 graders vridningslägen. Externa gänggränssnitt ansluts direkt till utrustningens gängportar. Operatörer kan snabbt stänga av mediumflödet för felsökning av utrustning eller rutinunderhåll utan att stänga huvudsystemets rörledningar.

Lätt industriell vätskeöverföring

Verkstadsrörledningar för tryckluft, distributionsnätverk för lågtrycksvätskor behöver pålitliga lokala avstängningspunkter. Kompakt dimension hjälper till att arrangera flera ventilenheter inom begränsat utrymme för utrustningsskåp. Helhålsstruktur undviker flödesbegränsningar, vilket är viktigt för att systemet ska fungera effektivt.

För ovan nämnda installationsförhållanden,Utvändig gänga 90° böjd kulventil i hel mässingerbjuder en integrerad lösning för att tillgodose både krav på riktningsändring och avstängning.

4. Praktisk installations- och monteringsvägledning

Även vältillverkade ventiler kan orsaka läckage eller tidig skada orsakad av felaktig installation. Flera grundläggande principer bör följas vid fältmonteringsarbete.

Före formell installation bör visuell inspektion slutföras. Kontrollera ventilhusets yta, gängsektion och handtagsrörelse. Bekräfta att kulkärnan roterar mjukt genom hela öppna-stäng-rörelsen. Eventuella rester av metallspån eller smuts inuti ventilhåligheten bör rengöras för att förhindra repskador på tätningsytor efter idrifttagande.

För utvändiga gängförband måste lämpligt gängtätningsmaterial appliceras på rätt sätt. Undvik överlindning av tätningstejpen, annars kan skräp komma in i ventilens inre kammare och skada tätningssätena. När du drar åt gängorna, applicera kraft på ventilhusets sexkantiga position, vrid aldrig hela ventilen genom att greppa handtaget. Överdrivet vridmoment kommer att spricka mässingskroppen eller skada den inre gängstrukturen.

Reservera tillgängligt utrymme för handtagsrörelse efter installation. Se till att handtaget inte kommer att kollidera med vägg, skåp eller intilliggande rör när det roterar 90 grader. Om handtagspositionen stör omgivande komponenter, kontrollera om justerbar handtagsstruktur kan anpassa lokala layoutförhållanden.

Det bör noteras attNingbo Ming Da Hai Chen Metal Products Co.,Ltd.ger praktiska monteringstips och tekniska referensdokument för partners som distribuerar mässingsgängade ventilprodukter i olika projektmiljöer.

5. Prestandatestning och långsiktiga serviceöverväganden

Efter avslutad installation representerar tryck- och läckageinspektion ett nödvändigt valideringssteg. Öka systemtrycket gradvis istället för att applicera fullt tryck direkt. Observera gängans anslutningspositioner och ventilspindelområdet för att rinna eller bubbla. Utför flera fullständiga öppna-stäng-cykler, verifiera att ventilen kan uppnå fullständig avstängningseffekt under arbetstryck.

Under långvarig drift hjälper regelbunden visuell kontroll att upptäcka tidiga onormala tecken. Var uppmärksam på om hårda främmande partiklar flödar inuti rörledningar. Granulära föroreningar kan repa kulkärnan och ventilsätets tätningsytor och gradvis orsaka inre läckage. Lämpliga filteranordningar kan läggas till uppströms om mediet innehåller fasta partiklar.

Driftstemperatur och tryck bör hållas inom produktdefinierad räckvidd. Överskridande av arbetsförhållandena kommer att förkorta livslängden och medföra dolda säkerhetsrisker. När systemet genomgår en långvarig avstängning, kör ventilens öppna-stängningscykler med jämna mellanrum för att hålla rörliga delar flexibla.

Integrerad böjd kulventil löser verkliga rörledningslayoutpussel för otaliga ingenjörsprojekt. Noggrant produktval, standardiserad installation och rutinmässig statusinspektion samverkar för att upprätthålla en stabil vätskekontrollprestanda för långvariga rörsystem.
